9. Redovisa resultat

Tabeller
I boken ingår ett par exempel på goda tabeller och några centrala principer för utformning. Lodräta linjer skall undvikas och de vågräta ska begränsas till ett minimum, d.v.s. i allmänhet 2-4 vågräta linjer totalt.

QuickGuide för Chicago Manual of Style har en fritt tillgänglig webbplats som gällerkonstruktion av olika slags tabeller.Där ges flera exempel och där förklaras hur alla tabellens element skall utformas, t.ex. numrering, tabellrubriker, spaltrubriker, linjer, kolummer, fotnoter till tabeller o.s.v.

Se tabeller i källorna som anges för figurer nedan. Tabellers utformningbeskrivs utförligt i APA-manualen (s. 127–151). Se. t.ex. Basics of APA-style, som visar många tidskriftsartiklar med kommentarer samtLearning APA-style


Figurer
Figurer som kan förliknas vid bilder bör i allmänhet göras högupplösta ifall de skall publiceras i en tidskrift. Som exempel finns i Chicago manualens anvisningar på nätet om figurer en jämförelse mellan en högupplöst och en lågupplöst figur.Sefigur 1 på denna webbsida.Klicka på figurerna för att förstora!

Se användning av färger i figurer i t.ex: The Astrophysical Journal, 724:835–854, 2010 December 1 doi:10.1088/0004-637X/724/2/835

Den fritt tillgängliga artikeln i PDF format ovan har flera figurer t.ex. fig. 1 (s. 844), fig. 2 (s. 845) samt fig, 6, 10, som visar olika sätt att använda färger i figurer. Studera dem gärna!

För att kunna läsa hela artiklar ur Nature eller någon annan artikel som anges nedan ska du gå via lärosätets söktjänst och skriva in doi-namn. Efter inloggning via lärosätets server kan du KOPIERA de följande fem doi-namnenför att via lärosätets sökverktyg söka fram ett nr i gången av dessa:

- doi:10.1038/sj.mp.4001873
- doi:10.1038/nbt.2167
- http://dx.doi.org/10.1016/j.jastp.2011.12.007
- http://dx.doi.org/10.1016/j.tetlet.2011.12.061
- doi:10.1038/nature10637
- http://dx.doi.org/10.1016/j.ndteint.2011.08.007
- doi:10.1038/nature10568

I vissa fall kan man när man fått fram artikeln (t.ex. i tidskriften Nature) förstora figurerna genom att klicka på dem. Se exempel på figurer i naturvetenskapliga artiklar nedan. En del figurer kan ses på nätet utan inloggning. Doi-namnen ovan motsvarar följande artiklar:

Figure 3 This diagram shows groups of cytokines, neuro- peptides and neurotransmitters implicated in both obesity and depression. ....

Figure 3 ovan är hämtad från:
- Bornstein, SR., Schuppenies,A ., Wong, M-L. & Licinio, J. (2006) Approaching the shared biology of obesity and depression: the stress axis as the locus of gene–environment interactions. Molecular Psychiatry 11, 892–902 . doi:10.1038/sj.mp.4001873

Det är en fritt tillgänglig fulltext-artikel. Läs resten via nätet.

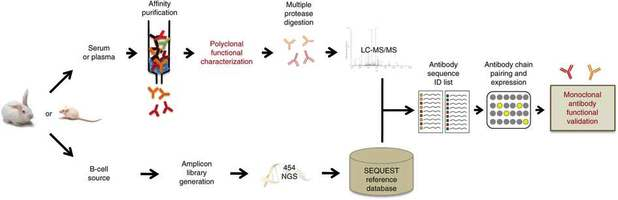

Ovanstående är figur 1 från:

Cheung, Wan Cheung, Beausoleil, Sean A. m.fl (2012). A proteomics approach for the identification and cloning of monoclonal antibodies from serum. Nature Biotechnology (Preview online 28 March 2012) doi:10.1038/nbt.2167

Ovanstående figur hämtad från:

Filip, L & Stefan, S. (2012) A method for estimating atmospheric aerosol properties using direct-sun photometric data. Journal of Atmospheric and Solar-Terrestrial Physics 77, (March) 104–112. http://dx.doi.org/10.1016/j.jastp.2011.12.007

Se figur 7 ur ovanstående artikel:

_________________

Se fler figurer i förljande artiklar:

Mueller-Cajar, O., Stotz, M., Wendler, P., Hartl, F. U., Bracher, A. & Hayer-Hartl, M. (2011). Structure and function of the AAA+ protein CbbX, a redtype Rubisco activase. Nature 479, 194–199. Jfr doi:10.1038/nature10568

Ragnarsson, Ulf. & Grehn, L. (2012). Insights into sulfinate formation from tosyl hydrazides. Tetrahedron Letters 53,(9) 1045–1047. http://dx.doi.org/10.1016/j.tetlet.2011.12.061 OBS! I slutet av gratis-versionen syns exempel på hur tilläggsmaterial eller bilagor online (Supplementary data) kan fogas till artikeln.

Ribichini, R., Cegla^, F., Nagy^,P.B. & Cawley, P. (2012). Experimental and numerical evaluation of electromagnetic acoustic transducer performance on steel materials. NDT & E International 45 (1),32–38. http://dx.doi.org/10.1016/j.ndteint.2011.08.007,

Suga, H., Kadoshima, T., Minaguchi, M. m.fl. (2011). Self-formation of functional adenohypophysis in three-dimensional culture. Nature 480, 57–62. doi:10.1038/nature10637 (Artikeln har 13 författare!)

Flera figurer från Nature kan man se via tidskriftens webbplats GoNature. Hela artiklar kan man läsa och se alla figurer i en ny fritt tillgänglig tidskrift från Nature kallad "Emerging Microbes and Infections" (från och med juli 2012).

Se också Figurer, bilder och visuell information i ett dokument av Hannah Kaihovirta-Rosvik.
